cod. SDAVHC05

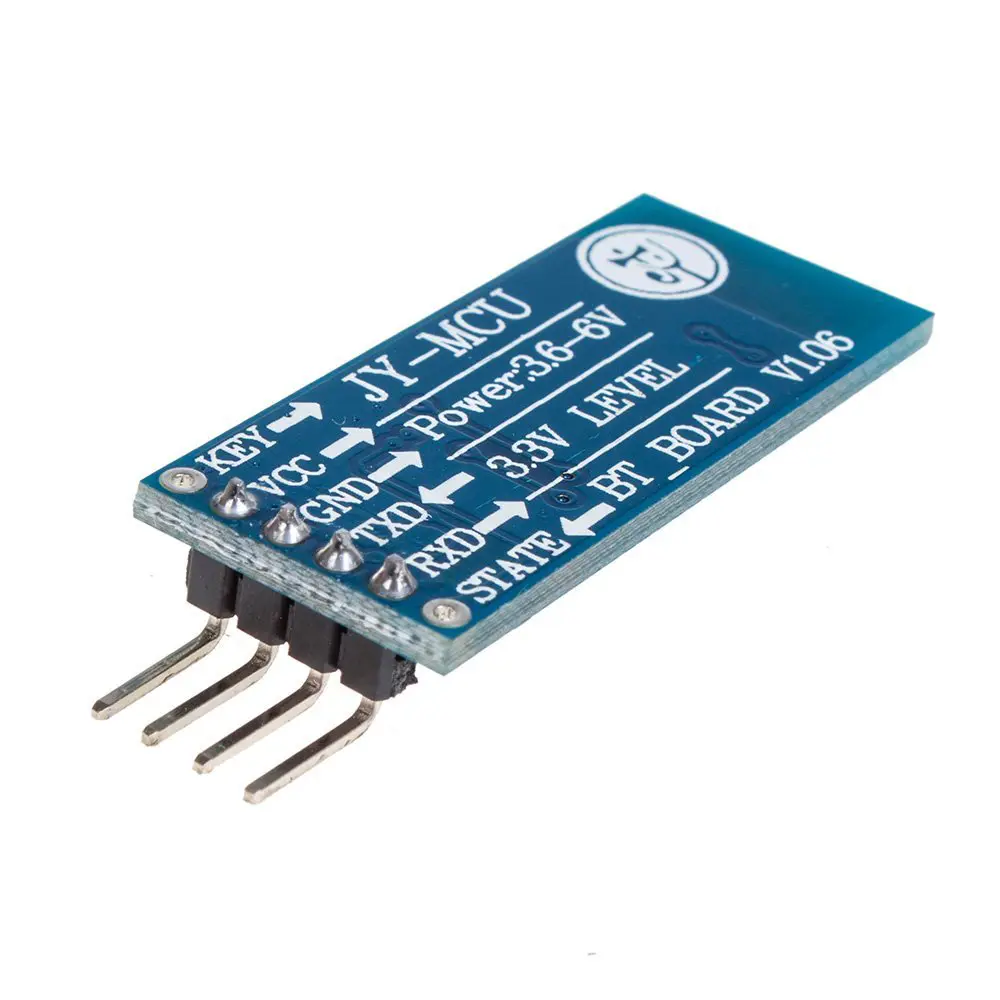

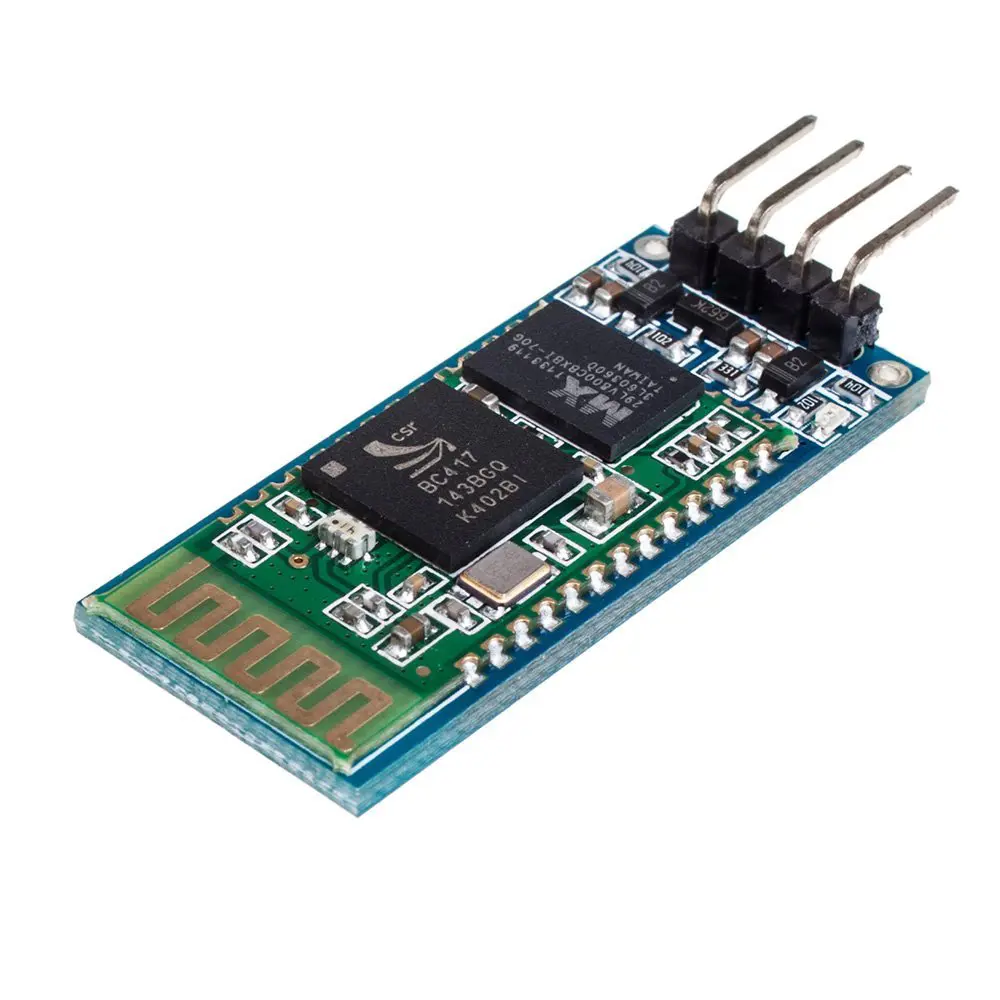

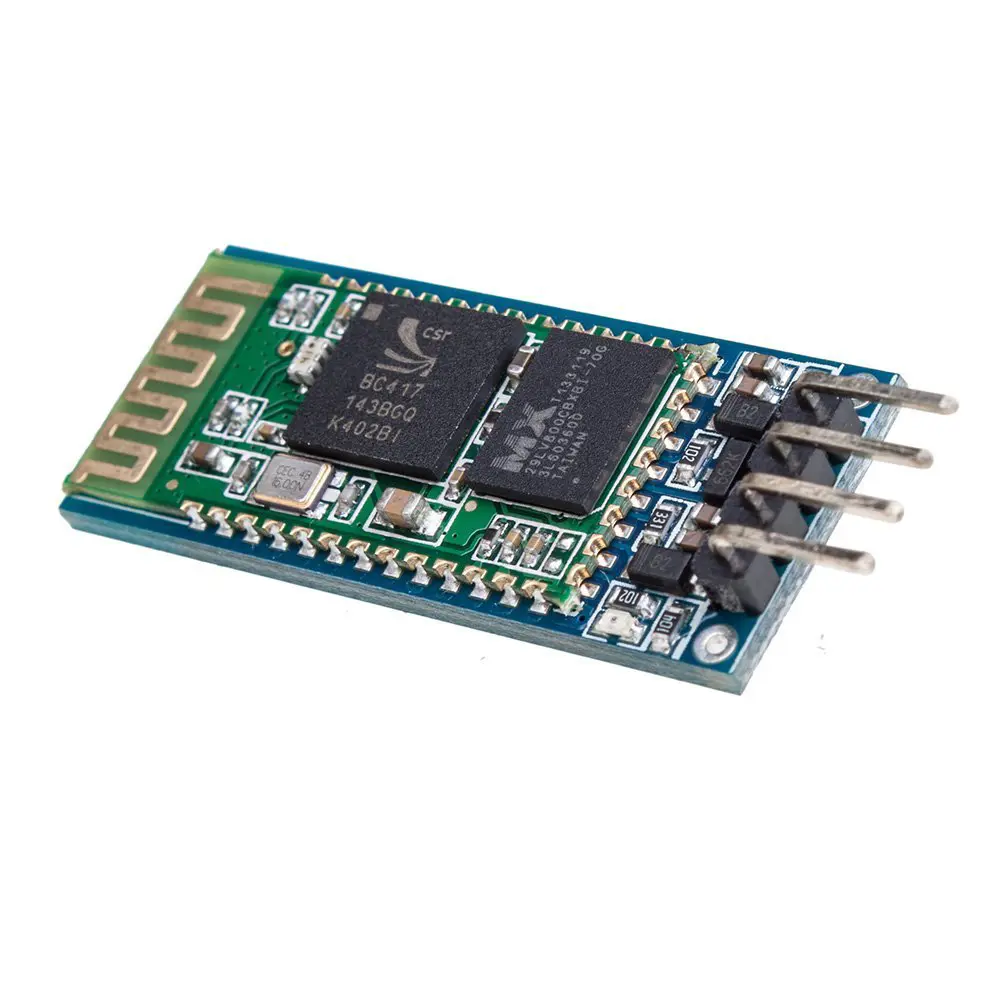

Microprocessor CSR BC417
PCB size 33.7mm * 25.2mm * 1.6mm
Indicators PWR State
Power supply 3.3V DC
Communication Protocol UART Bluetooth2.0
RoSH Yes
DESCRIZIONE
Il modulo HC-05 è un modulo che permette di convertire una porta seriale UART in una porta Bluetooth; questo dispositivo può essere utilizzato per permettere la comunicazione tra un microprocessore (MCU), montato ad esempio su una scheda Arduino, ed un dispositivo dotato di comunicazione Bluetooth, come ad esempio un PC, uno Smartphone o un Tablet. Questo modulo è basato sul chip CSR Bluecore 04 External con tecnologia CMOS e AFH (Adaptive Frequency Hopping Feature) ed è compatibile con il protocollo Bluetooth V2.0 3Mbps + EDR (Enhanced Data Rate).
La caratteristica principale del modulo HC-05 è la possibilità di essere impostato, tramite i comandi AT, in due modalità, a seconda delle esigenze dell'utente: come dispositivo Master o dispositivo Slave; questo permetterà di utilizzare lo stesso tipo di modulo per creare una rete di dispositivi.
Ad esempio, in un gruppo di robot, uno di essi può essere impostato come Master e gli altri come Slave, utilizzando su tutti i robot lo stesso tipo di modulo. Si potrà quindi, senza modificare i componenti hardware utilizzati, cambiare a piacere quale dei robot è designato per essere il Master. In generale, è possibile utilizzare il modulo in modalità Slave per creare una connessione wireless con un notebook.
Per impostare il modulo HC-05 come dispositivo Master o Slave e per effettuare altre operazioni come variare il nome o il baud rate, è necessario attivare la modalità AT; questo è possibile in fase di accensione operando sul piccolo pulsante presente sul modulo e sul pin EN direttamente collegato al pulsantino, come meglio spiegato nel seguente tutorial.
SPECIFICHE Chip: CSR Bluecore 04 Nome Bluetooth: HC-05 Password (default): 1234 Modalità: Master o Slave impostabile Sensibilità: -80dBm Trasmissione: fino a +4dBm RF Antenna: integrata Interfaccia: UART (baud-rate programmabile) Baud rate (default): 38400 Baud rate supportati: 9600,19200,38400,57600,115200,230400,460800 Data bit: 8 Stop bit: 1 Bit parità : NO Controllo dei dati: Sì Disconnessione del dispositivo: impulso in crescendo PIO0 Indicatori di stato porta PIO1: basso: disconnesso – alto: connesso Connessione: automatica all'ultimo dispositivo precedentemente connesso PinCode di autoaccoppiamento (default): "0000" Riconnessione: automatica, se disconnesso per superamento della distanza di connessione Dimensioni: 37 x 17 x 7mm Peso: 4,5g
